威联通网络存储 TS-653B

Intel® Celeron® J3455 四核心 1.5GHz

购买

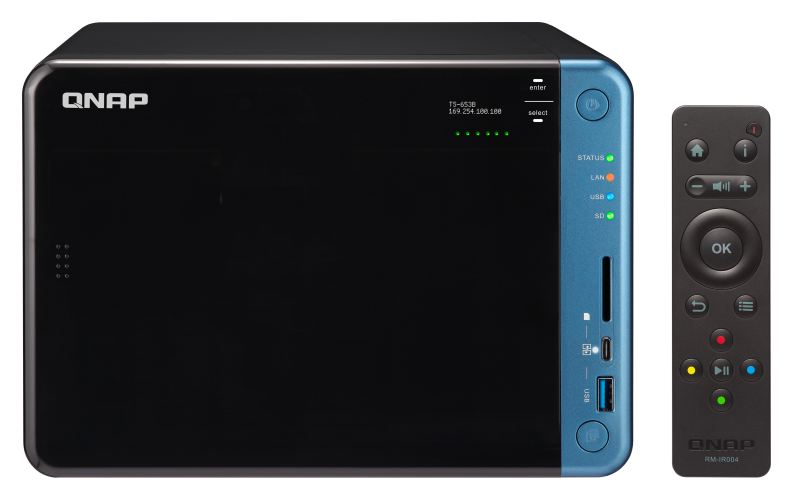

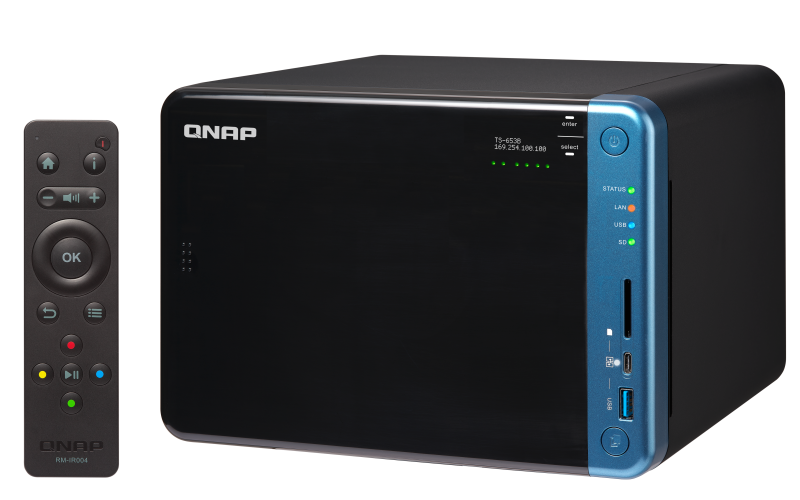

TS-653B

QTS-Linux 双系统 NAS,支持PCIe弹性扩充满足多元储存应用

TS-653B 全新流线外型,搭配高辨识度 OLED 屏幕及防尘电容式触控按钮,打造简约时尚风格。其配备PCIe扩展槽增添更多应用潜能,可安装 QNAP QM2 M.2 SSD/10GbE PCIe扩充卡新增 SSD 快取及 10GbE 网络,搭配Qtier储存自动分层分区,加快数据访问速度;亦可配置PCIe无线网卡让 NAS 成为基地台,或是 USB 3.2 Gen 2 扩充卡快速备份外接装置数据。TS-653B 内建 USB-C QuickAccess快速存取端口及 SD 记忆卡槽,无须网络即可轻松存取档案,同时支持4K @30Hz 影音播放与实时转档,以及热门的 IFTTT 网络自动化服务,为丰富娱乐生活、同时提高工作效率的高性价比储存方案。

  • PCIe扩展槽多元应用,可安装QM2 双埠插卡新增M.2 SSD 快取或 10GbE网络扩充、兼容PCIe无线网卡,或 USB 3.2 Gen 2 10GbE PCIe卡

  • 内建 USB-C QuickAccess端口,无须网络即可完成安装与存取NAS 数据

  • 支持虚拟化应用、集中化数据储存、备份与分享,及灾难复原

  • 支持 Virtualization Station (虚拟机工作站) 与 Container Station (软件容器工作站),一机满足多种虚拟化需求

  • 支援 2 路 4K (H.264) 硬件译码及影片在线实时转档与脱机背景转档

  • IFTTT Agent,工作流程自动化,提高工作效率

注意:Hey Guy Media 使用机种为 TS-251A。Real Time Remote Replication (RTRR) 为 QTS 操作系统标准功能,但 SD 卡片阅读机支持则为特定 NAS 机种功能。

Intel® Celeron® J3455 四核心 1.5 GHz 处理器,及 AES-NI 硬件加密

TS-653B 搭载最新 14 奈米工艺 Intel® Celeron® J3455 四核心 1.5GHz 处理器 (突增频率达 2.3 GHz) 以及 4GB/8GB DDR3L 双信道内存 (可扩充至 8GB),内建 2 个 Gigabit 网络端口,支持 SATA 6Gb/s 传输接口,可提供高达225 MB/s连续读取效能,让任务运作流畅快速。TS-653B内建Intel® AES-NI 新一代硬件加密引擎,采用 AES 256 位加密加速技术,在进行 NAS 整机加密或是文件夹加密时可保持高达225 MB/s的数据读取速度,保护NAS 中重要数据的同时,依旧维持系统的高效能及安全性。

香港宝典全年免费资料 香港宝典全年免费资料
香港宝典全年免费资料 香港宝典全年免费资料

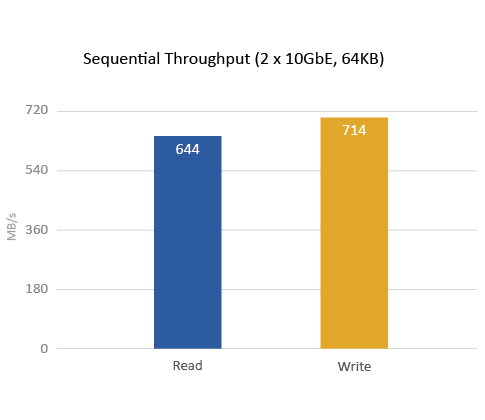

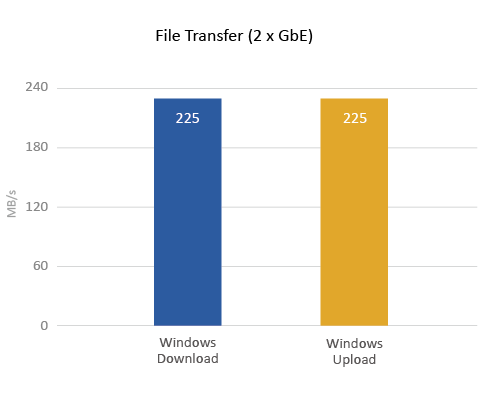

测试于 QNAP 实验室。数据会因实际环境而有所不同。

测试环境:
NAS:
OS: QTS 4.3.3
磁碟群組: RAID 5; 6 x Intel S3500 240GB SSDs (SSDSC2BB240G4); 安裝 QNAP LAN-10G2SF-MLX 2埠 10GbE SFP+ 網卡

客戶端PC:
Intel® Core™ i7-4770 3.40GHz CPU; DDR3L 1600Hz 16GB; WD 1TB WD10EZEX;
Intel Gigabit CT (MTU 1500) ; Windows® 10 64-bit

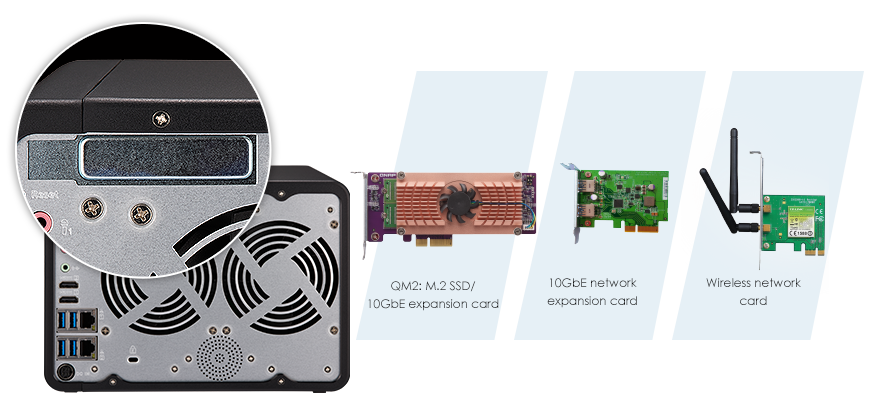

PCIe弹性扩充,满足多元储存应用

TS-653B配有一个PCIe扩展槽,让您依需求弹性配置,应用更广、效率更高。您可使用QNAP QM2 M.2 SSD/10GbE PCIe双埠插卡,在TS-653B上扩充M.2 SSD快取或 10GbE 网络传输,或者配置兼容无线网卡让 NAS 成为无线网络基地台,亦可搭配 USB 3.2 Gen 2 接口轻松链接外接式 USB 储存装置,通过 USB 接口快速完成影音媒体等大文件传输。


香港宝典全年免费资料

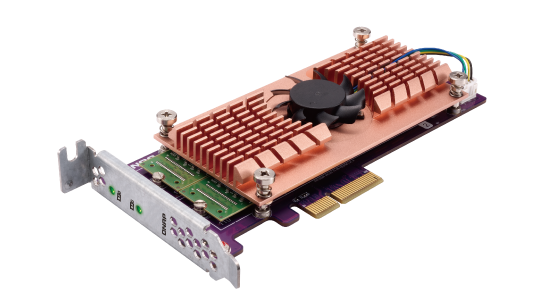

专有设计的 QM2 扩充卡,重新定义您的 NAS

QNAP 推出专为 NAS 设计的双埠 QM2 M.2 SSD/10 GbE*扩充卡系列。在M.2 SSD 越来越被广泛采用时,QM2 扩充卡让您不需占用 NAS 上的硬盘插槽,即可轻松配置读写快取或是启用Qtier自动分层储存,迅速优化 NAS 效能;而10GbE 可扩充性确保 NAS 能迅速兼容于日渐广泛的 10GbE 网络带宽,有效处理高频传输作业。QM2 搭载专属散热模块,可快速让 M.2 SSD 降温以维持文件传输的质量与运作稳定性。

*支持 10GbE 网络联机之机种,可向下兼容 5GbE/2.5GbE/1GbE/100MbE 联机。


香港宝典全年免费资料

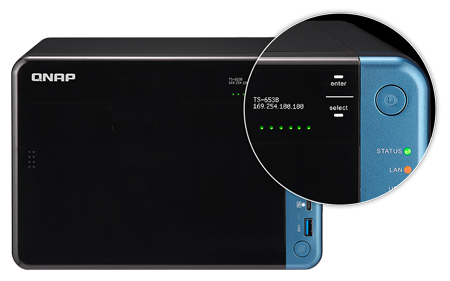

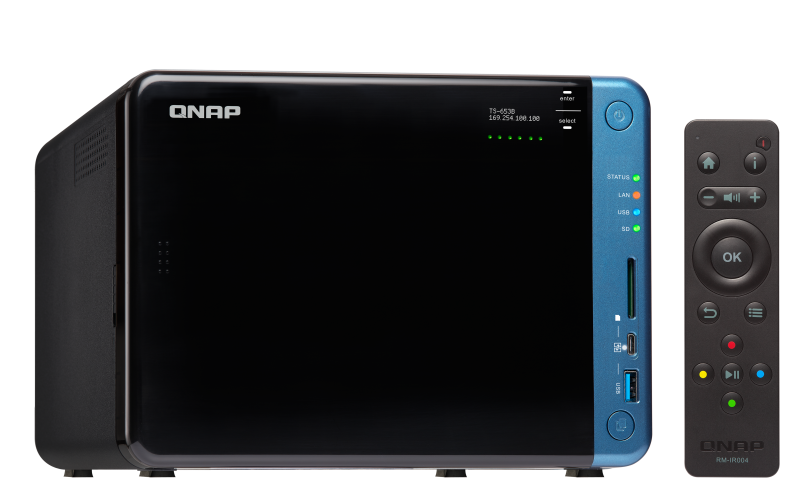

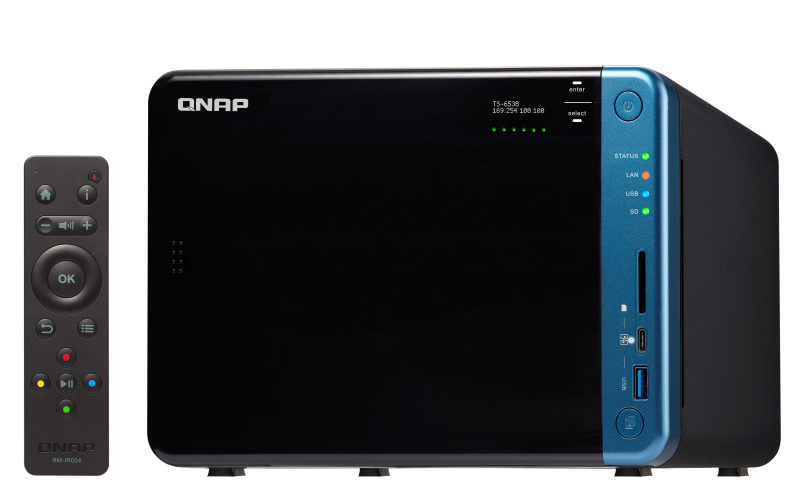

高辨识度OLED 屏幕与触控式按钮

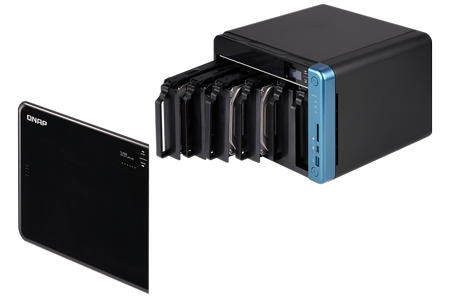

TS-653B搭配全新滑盖设计,打造简约流线的外观造型。免螺丝3.5吋硬盘安装,方便您快速使用。高分辨率OLED 屏幕设计让TS-653B状态一览无遗,让您一眼掌握系统状态,包含:CPU 运作、系统温度、风扇转速、硬盘容量及温度、Volume 和 LUN 容量等信息。电容式触控按钮设计不仅防尘,更可让您能轻松唤醒屏幕、变更网络 IP 设定及主机密码,亦可重启系统或关机,提供多样化设定方式。

香港宝典全年免费资料 香港宝典全年免费资料

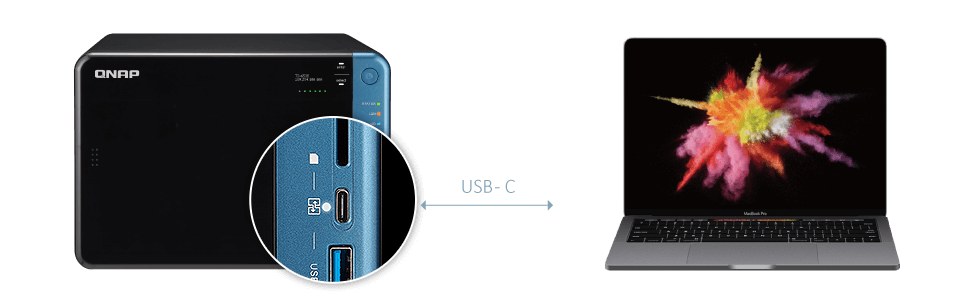

USB-C QuickAccess快速存取端口,即插即用

TS-653B让您无须经历繁琐的网络设定,直接通过TS-653B前面板的 USB-C 快速存取端口 (USB QuickAccess Port),经由 USB Type-C* 传输线材连接 Windows PC 及 Mac 计算机,并在Qfinder Pro** 中找到TS-653B,轻松完成安装,直接存取 NAS 共享文件夹。不必再受限于复杂的网络设定,人人皆可轻松使用;更可以弹性设定数据访问权限,保护数据安全无虞。

*USB-C 传输线材需另购。建议使用最长 1米的 USB 传输线。
**Qfinder Pro 与USB QuickAccess功能仅支持 Windows 8.0 (或以上) 与 Mac OS 10.7 (或以上) 之操作系统,某些操作系统版本需要额外安装驱动程序。


香港宝典全年免费资料

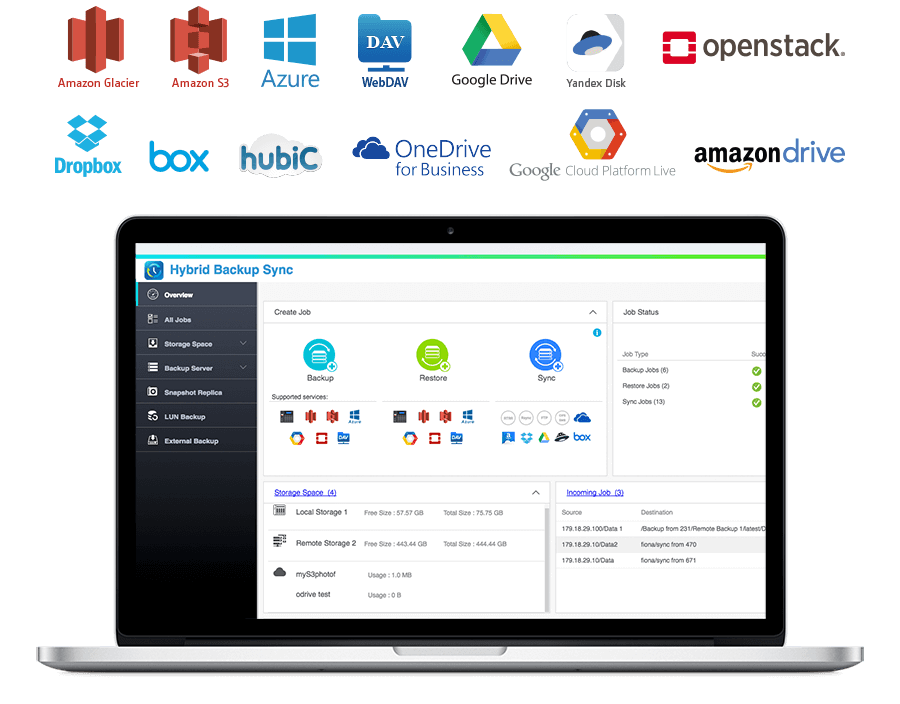

集中管理文件备份、复原及同步

QNAP Hybrid Backup Sync 提供全方位的备份、复原、同步解决方案。通过 Hybrid Backup Sync,您可有效率地备份文件至本地端 NAS、外接装置、远程 QNAP NAS 或云端储存空间中,让您的数据得到妥善保存。当意外发生时,您亦可由上述储存空间快速将数据复原,减少停机时间,将损失减至最低。Hybrid Backup Sync兼具云端备份及同步的优点,您可通过RTRR、Rsync、FTP、SMB 协议将档案单向同步至储存空间,或通过云端,双向同步QNAP NAS 与远程 NAS 及云端储存空间。


香港宝典全年免费资料

跨装置档案分享及同步

TS-653B支持 SMB、NFS 及 AFP 协议,可让您快速将储存于 NAS 中的档案分享至 Windows®、Mac®、Linux®/UNIX® 等装置。此外,TS-653B结合 QNAP Qsync功能,将 NAS 摇身一变成为大容量又安全的数据储存中心。任何上传至TS-653B的档案都可在其他已连结至TS-653B 的桌机、笔电或是行动装置取得。您亦可同步共享文件夹,增进群组协同作业、分享档案的弹性。通过TS-653B的 SDXC卡槽,搭配exFAT文件系统 (需额外购买授权),可大幅缩短大型档案从SD 记忆卡备份至 NAS 的时间,加快档案分享速度,提升工作效率。


香港宝典全年免费资料

QTS-Linux 双系统串联,接轨物联网时代

TS-653B利用先进虚拟化技术,在 NAS 核心布建 QTS-Linux 双操作系统。革命性的架构让TS-653B除了通过 QTS App Center 来扩充应用,还能通过 HDMI 外接显示器输出 Linux® 开源平台来开发及使用更多应用套件。TS-653B支持 Linux® 平台以自由开发物联网应用程序,并将相关媒介数据统一储存于私有云空间,提供一套安全、可靠的云端储存与二次开发 / 应用解决方案。


香港宝典全年免费资料

完善的虚拟化储存应用

TS-653B是一套 iSCSI/IP-SAN 储存解决方案,支持 VMware®、Citrix®、 Microsoft® Hyper-V® 与 Windows Server® 2012 R2,满足虚拟化弹性部署与应用。TS-653B支持 VMware VAAI 及 Microsoft ODX,可分别卸除ESXi以及 Hyper-V 虚拟主机负荷以增进系统运作效率;亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider,虚拟化应用的管理效率因而大幅提升。


香港宝典全年免费资料

弹性的虚拟机与软件容器应用

Virtualization Station (虚拟机工作站) 可让您在 TS-653B 上运行多个虚拟机 (Virtual Machine) 与操作系统,并通过浏览器或 Virtual Network Computing (VNC) 连接至虚拟机。Virtualization Station 支持快速创建虚拟机、虚拟机备份与还原、虚拟机导入导出、系统快照,与集中管理所有虚拟机的设备设置 (Device Management) 等功能;而虚拟交换机功能可让 TS-653B 与虚拟机、软件容器共享同一个网络端口,通过内部接口交换虚拟机、软件容器与 NAS 之间的数据,不必受限于实体网络卡性能,大幅提升传输速度。Container Station (软件容器工作站)整合 LXC 与 Docker® 两项轻量级技术。您可在 TS-653B 上执行完整的 Linux 虚拟机,并由 Docker Hub® 在线市集下载来自全球各地数以千计的应用程序。Container Station 亦提供 QIoT Containers 平台,帮助您在专属私有云中快速部署 IoT 环境与应用。


香港宝典全年免费资料

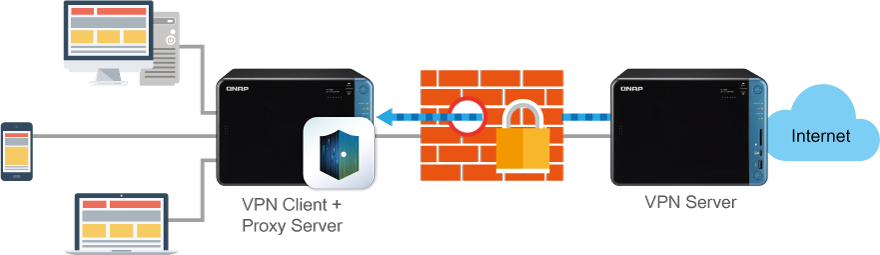

QVPN 整合 VPN 服务器&客户端设定,保障网络存取安全

通过新的 QVPN 功能整合 VPN 服务器与 VPN 客户端设定,TS-653B 可做为 VPN 服务器,支持 L2TP/ IPSec、OpenVPN 及 PPTP 三种协议以及验证加密等设定,您可以轻松地联机至私有网络存取、共享数据,并享有更高的安全性。TS-653B 亦可成为 VPN 客户端,连接至另一台 NAS 上的 VPN 服务器 (亦支持 NAS 同时联机到不同 VPN 服务器) 或其他 VPN 服务供货商,同样通过 PPTP、OpenVPN及 L2TP/IPSec 协议保护数据传输的隐私与安全。藉由 QVPN Service ,您的装置可联机至家中的 NAS 及 VPN 服务器存取该局域网络下的内部资源;或者,通过 NAS 上的 VPN 客户端功能,连接至其他国家的VPN 服务器,使用受到地区限制的服务。

香港宝典全年免费资料

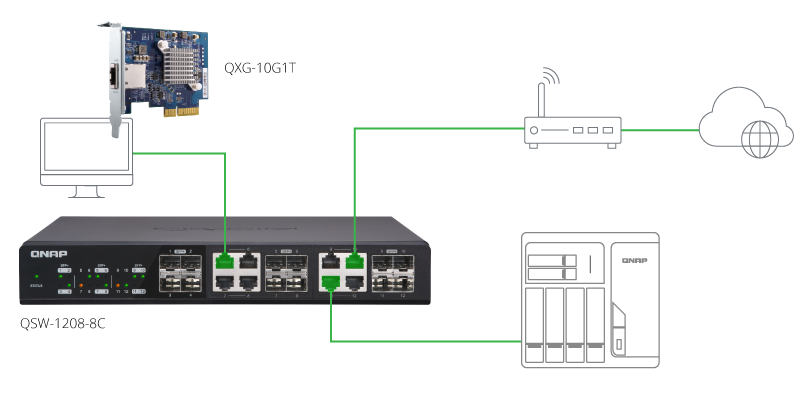

用 QNAP 10GbE 交换器升级高速网络协作环境,迅速又经济

QNAP 10GbE/NBASE-T™ 非网管型交换器,以突破性的低成本快速升级您的网络环境,在多人协作的工作环境中带来更高速、流畅的数据传输体验,让多个工作站可同时直接存取或在线编辑 TS-653B 中的大型文件。您可选购安装 QNAP 10GbE PCIe 网络扩充卡,为个人计算机及 TS-653B 扩增 10GbE 功能,将整体网络架构升级为四通八达的高速环境。


香港宝典全年免费资料


TS-653B-4G / TS-653B-8G



处理器Intel® Celeron® J3455 四核心 1.5 GHz 处理器 (可高达 2.3 GHz)
处理器架构64 位 x86
图形处理器Intel® HD Graphics 500
浮点运算支持
加密引擎 (AES-NI)
硬件加速转文件支持
系统内存4 GB SO-DIMM DDR3L (2 x 2 GB)
内存支持上限4 GB (2 x 2 GB) / 8 GB (2 x 4 GB)
内存插槽2 个 SO-DIMM DDR3L
针对双 DIMM 组态,必须使用成对相同的 DDR3L 模块。
闪存4 GB(双启动操作系统防护)
硬盘插槽数6 个 3.5 英寸 SATA 6Gb/s、3Gb/s
系统出货不包含硬盘。
如需硬盘兼容性列表,请造访 https://www.qnap.com/compatibility/
支持硬盘类型3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
热插入支援支持
M.2 固态硬盘插槽可选购 PCIe 适配卡扩充
固态硬盘快取加速支持支持

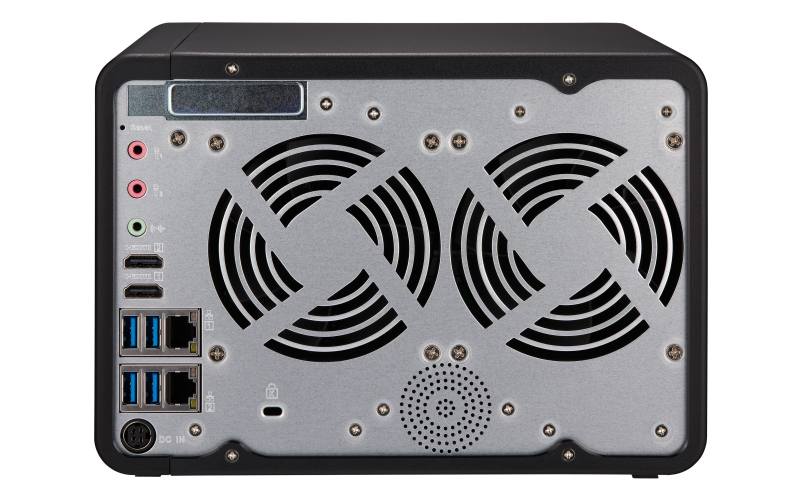

Gigabit 以太网络端口 (RJ45)2
可透过选购 PCIe 适配卡扩充
10 Gigabit 以太网络端口可选购 PCIe 适配卡扩充
巨帧封包支持
PCIe 扩展槽1
插槽 1:PCIe Gen 2 x2
PCIe 带宽限制将限制 NAS 10GbE 的效能。
USB 3.2 Gen 1 port5
USB 3.2 Gen 2 (10Gbps) Port可选购 PCIe 适配卡扩充
USB QuickAccess1 个 USB 3.2 Gen 1 Type-C
SDXC 记忆卡卡片阅读机1
红外线 (IR) 接收器 (RM-IR004、RM-IR002 和 MCE)
HDMI 输出2,HDMI v1.4b (可高达 3840 x 2160 @ 30Hz)
音频输入2 个 3.5mm 动圈式麦克风输入插孔
音频输出1 个内建喇叭,1 个 3.5mm 输出插孔 (供放大器或耳机放大器)
机型桌上型
LED 指示灯电源/状态、网络、USB、硬盘 1-6、SD 卡、USB QuickAccess
LCD 显示器/ 按钮搭配电容触控式按键的 OLED
按钮电源、USB 复制、系统重置、电容触控式按键 (选择、输入)
尺寸 (高x宽x深)168 × 235 × 226 mm
重量 (净重)3.02 kg
重量 (毛重)4.63 kg
工作温度0 ~ 40˚C (32˚F ~ 104˚F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器外接式电源变压器,120W,100-240V
耗电量:硬盘休眠模式20.62 W
耗电量:运作模式,典型值40.33 W
风扇2 x 90mm
噪音值19.6 db(A)
系统警示蜂鸣器
Kensington 安全插槽支持
同时联机 (CIFS) 数目上限800


Operating System

QTS 5.0.1

Supported Client Operating Systems
  1. Apple Mac OS 10.10 or later

  2. Ubuntu 14.04, CentOS 7, RHEL 6.6, SUSE 12 or later Linux

  3. IBM AIX 7, Solaris 10 or later UNIX

  4. Microsoft Windows 7, 8, 10 and 11

Show more...
Supported Browsers
  1. Apple Safari (latest version)

  2. Google Chrome (latest version)

  3. Microsoft Edge (latest version)

  4. Mozilla Firefox (latest version)

Supported Languages

Chinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, and Turkish

Storage Pool
SED Storage Pool
Maximum Pool size

308 TB

Maximum number of storage pool

128

Volume Type

Thick, Thin, Static

Maximum volume size

250 TB

Note: At least 4 GB RAM is required.

Maximum number of volume

128

Maximum shared folder size

250 TB

Maximum number of shared folder

512

JBOD Expansion
VJBOD / VJBOD Cloud
iSCSI Service
Fibre Channel Service
LUN Type

Thick, Thin

File-based iSCSI LUN
Block-based iSCSI LUN
Maximum LUN size

250 TB

Note: At least 4 GB RAM is required.

Maximum number of targets LUN

128

LUN feature
  1. LUN Mapping (LUN can be moved between iSCSI and FC)

  2. LUN Masking

  3. WWPN Aliases Import/Export

  4. FC Port Group

Show more...
Auto Tiering

Requires minimum 2GB memory.

RAID Type
  1. 8-bay (and more): JBOD, Single, RAID 0, 1, 5, 6, 10, 50, 60

  2. 6-bay: JBOD, Single, RAID 0, 1, 5, 6, 10, 50

  3. 4-bay: JBOD, Single, RAID 0, 1, 5, 6, 10

  4. 2-bay: JBOD, Single, RAID 0, 1

RAID Group

To ensure data security, system stability, and storage performance, the maximum number of drives for a single RAID group is now 16 (applicable to RAID 5, RAID 6, RAID TP, and subgroups of RAID 50 and RAID 60). Nevertheless, users can combine multiple RAID groups into a large storage pool that contains more than 16 drives, using RAID 50, RAID 60, or RAID 10 as the RAID configuration. This enhancement will only be applied to new RAID groups. All existing RAID groups and storage systems will not be affected.

RAID Level Migration
RAID Expansion (by adding Disk)
RAID Expansion (by replacing bigger Disks)
Storage Pool Expansion (by adding RAID Group)
RAID Hot Spare

Global, Local

RAID Sync/Rebuild/Scrubbing
Internal drive

EXT4

External drive

EXT3, EXT4, NTFS, FAT32, HFS+, and exFAT (optional for ARM model)

Note: To use exFat in certain models you must purchase an exFAT driver license from License Center.


香港宝典全年免费资料香港宝典全年免费资料香港宝典全年免费资料

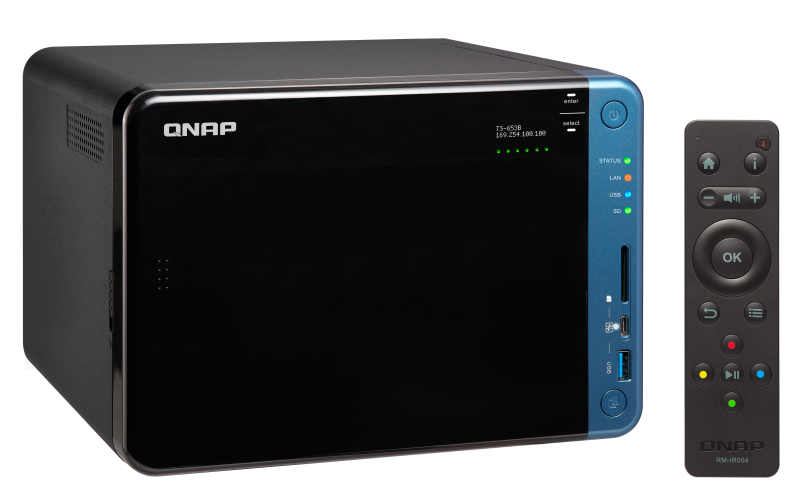

TS-653B以太网络线缆 x 2电源线 x 1
香港宝典全年免费资料香港宝典全年免费资料香港宝典全年免费资料
AC 变压器: PWR-ADAPTER-120W-A01十字螺丝 x 18 (适合 2.5 吋硬盘)快速安装手册
香港宝典全年免费资料

红外线 (IR) 遥控器: RM-IR004
