威联通网络存储 TS-1253BU-RP

Intel® Celeron® J3455 四核心 1.5GHz

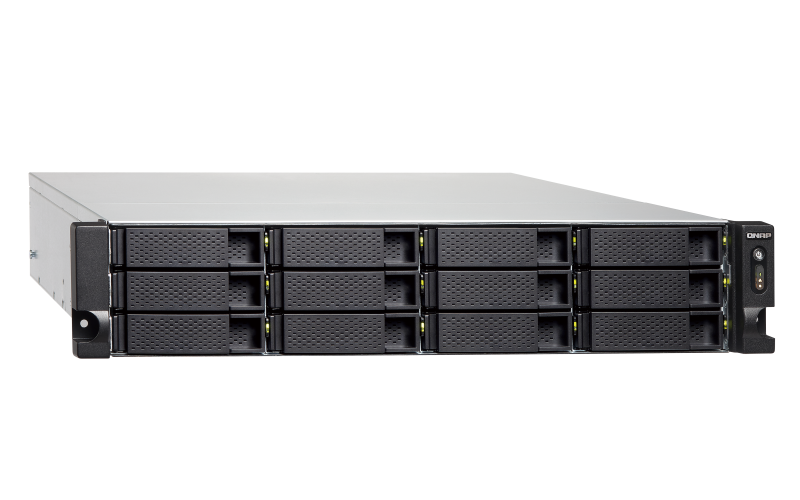

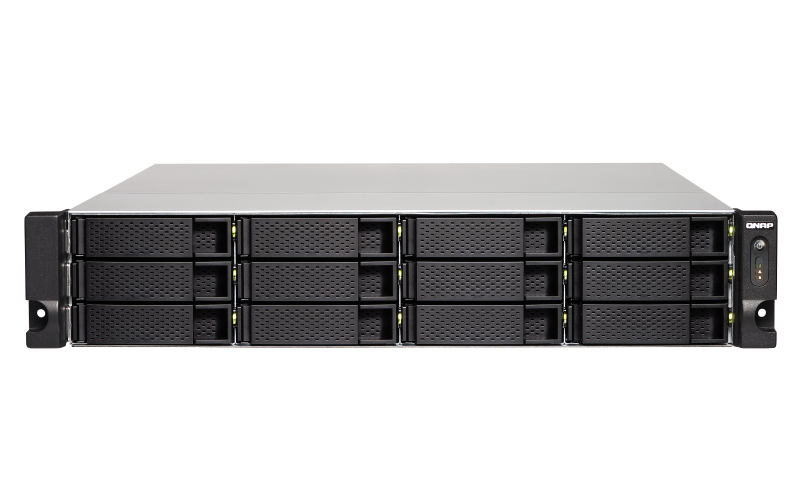

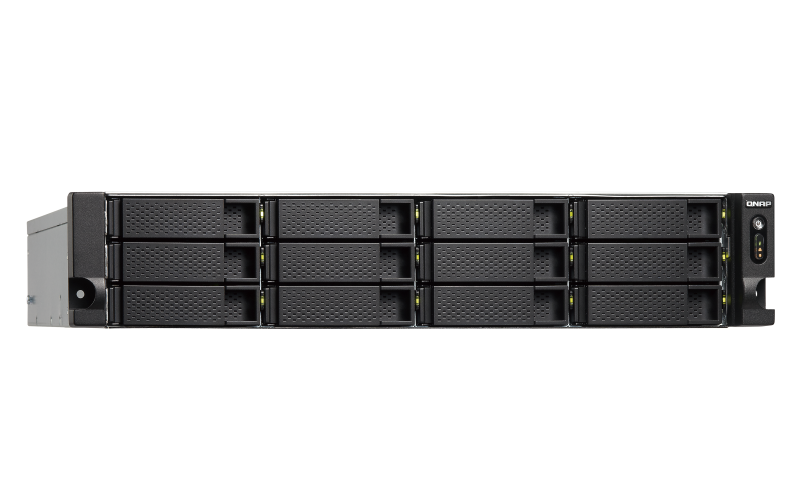

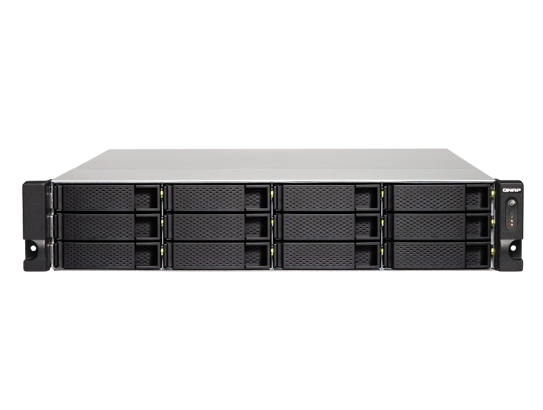

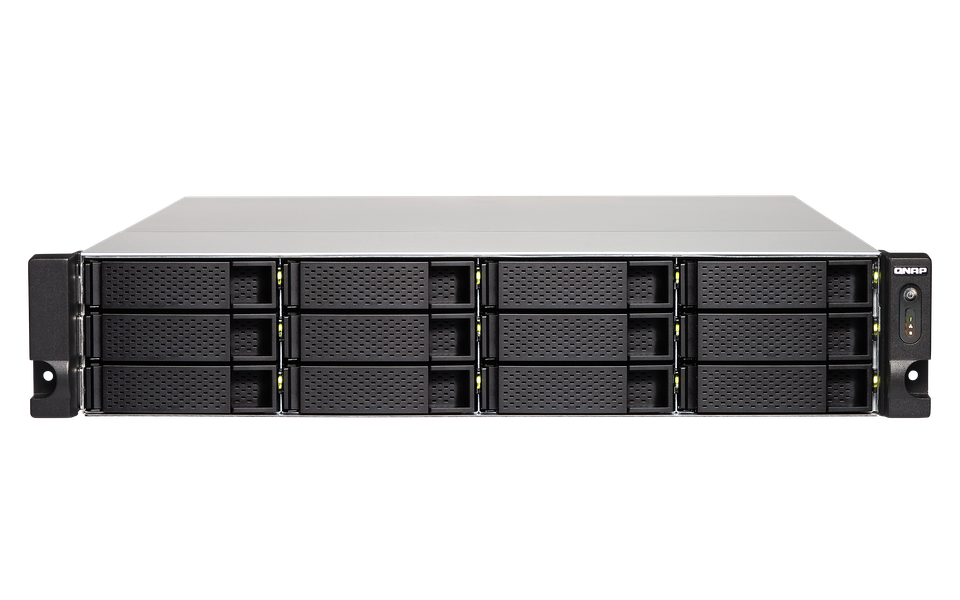

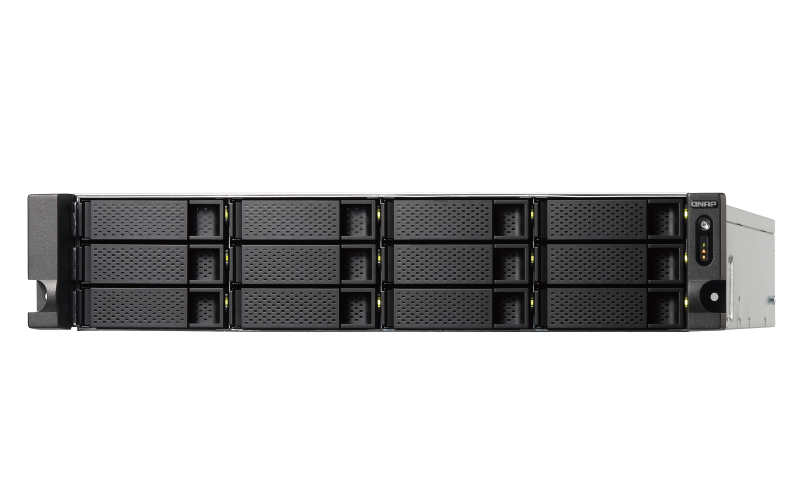

TS-1253BU-RP

机架型 Intel® Celeron® 四核心 NAS,支持 PCIe 弹性扩充多元储存应用

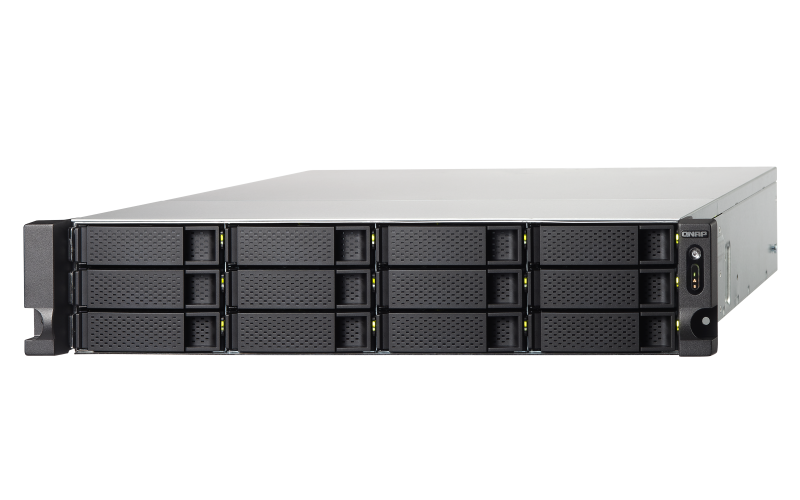

TS-1253BU-RP 采 2U 机架型设计,可安装于标准 19 英寸机柜中,为中小型企业组织布建机房首选。其配备 PCIe 扩展槽增添更多应用潜能,可安装 QNAP QM2 M.2 SSD/10GbE PCIe 扩充卡新增 SSD 快取及 10GbE 网络,搭配 Qtier™ 储存自动分层分区,加快数据访问速度;亦可配置 PCIe 无线网卡让 NAS 成为基地台,或是 USB 3.2 Gen 2 扩充卡快速备份外接装置数据。TS-1253BU-RP 提供 4K 影音播放与实时转档,支持虚拟化应用可布建虚拟机、软件容器工作站,搭配 QRM+ 可远程集中管理 Windows®、Linux®、以及 IPMI 兼容装置,同时支持热门的 IFTTT 网络自动化服务,为企业提供一个高效而多功的储存解决方案。

  • PCIe 扩展槽多元应用,可安装 QM2 双埠插卡新增 M.2 SSD 快取或 10GbE 网络扩充、兼容 PCIe 无线网卡,或 USB 3.2 Gen 2 PCIe 卡

  • 支持 2 路 4K (H.264) 硬件译码及影片在线实时转档与脱机背景转档

  • 支持 Qfiling 智能归档,可搭配 Qsirch 全文检索查询关键数据

  • 支持 QRM+ 远程计算机服务器整合管理 Windows®、Linux®、及 IPMI 兼容装置

  • 支持 Virtualization Station (虚拟机工作站) 与 Container Station (软件容器工作站),一机满足多种虚拟化需求

  • 高扩充性,支持一台 UX-1200U-RP/UX-800U-RP 扩充设备与网络虚拟储存扩充柜 (VJBOD)

Intel® Celeron® J3455 四核心 1.5 GHz 处理器,及 AES-NI加密

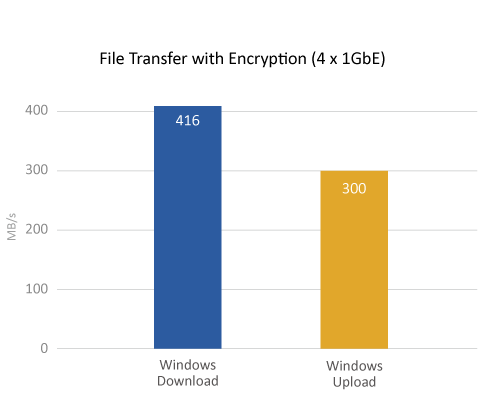

TS-1253BU-RP 搭载最新 14 纳米工艺 Intel® Celeron® J3455 四核心 1.5 GHz 处理器 (突增频率达 2.3 GHz) 以及最高 8GB DDR3L 双信道内存,内建 4 个 Gigabit 网络端口,支持 SATA 6Gb/s 传输接口,可提供高达 415 MB/s 连续读取效能,让任务运作流畅快速。TS-1253BU-RP 内建 Intel® AES-NI 新一代加密引擎,采用 AES 256 位加密加速技术,在进行 NAS 整机加密或是文件夹加密时可保持高达 416 MB/s 的数据读取速度,保护 NAS 中重要数据的同时,依旧维持系统的高效能及安全性。

香港宝典全年免费资料 香港宝典全年免费资料
香港宝典全年免费资料

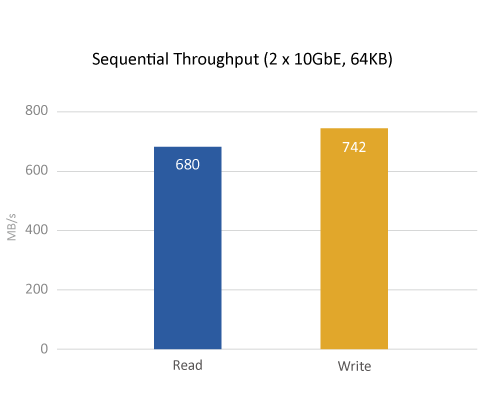

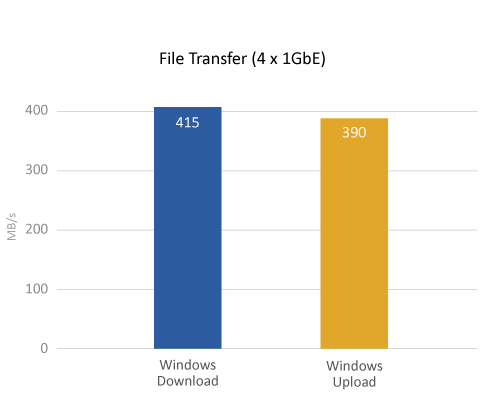

测试于 QNAP 实验室。数据会因实际环境而有所不同。

测试环境:
NAS: TS-1253BU-RP
OS: QTS 4.3.3
磁盘群组: RAID 5; 12 x Seagate ST1000NM0033-9ZM173, 4GB RAM; 安装 QNAP LAN-10G2SF-MLX 2埠 10GbE SFP+ 网卡

客户端PC:
Intel® Core™ i7-4770 3.40GHz CPU; DDR3L 1600Hz 16GB; WD 1TB WD10EZEX; Intel Gigabit CT (MTU 1500); Windows® 10 64-bit

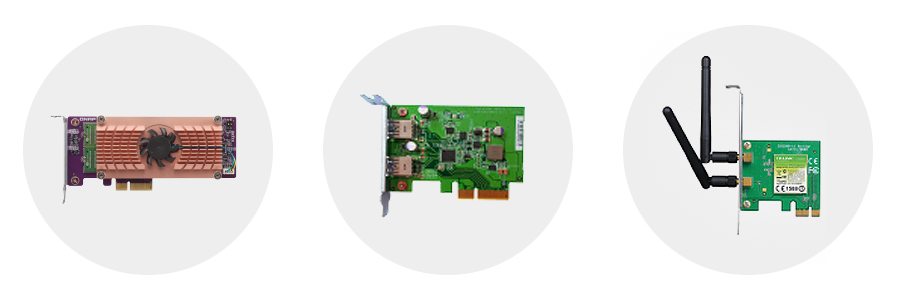

PCIe 弹性扩充,满足多元储存应用

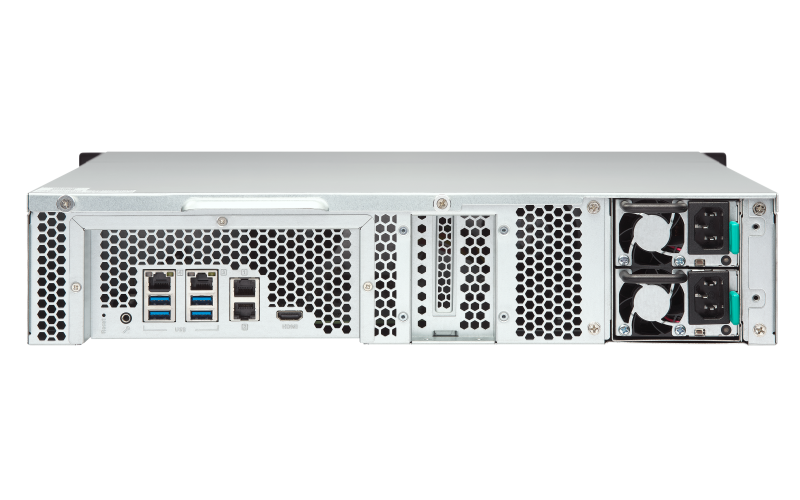

TS-1253BU-RP 配有一个 PCIe Gen.2 x2 扩展槽,让您依需求弹性配置,应用更广、效率更高。您可使用 QNAP QM2 M.2 SSD/10GbE PCIe 双埠插卡,在 TS-1253BU-RP 上扩充 M.2 SSD 快取或 10GbE 网络传输,或者配置兼容无线网卡让 NAS 成为无线网络基地台,亦可搭配 USB 3.2 Gen 2 接口轻松链接外接式 USB 储存装置,通过 USB 接口快速完成影音媒体等大文件传输。


香港宝典全年免费资料

专有设计的 QM2 扩充卡,重新定义您的 NAS

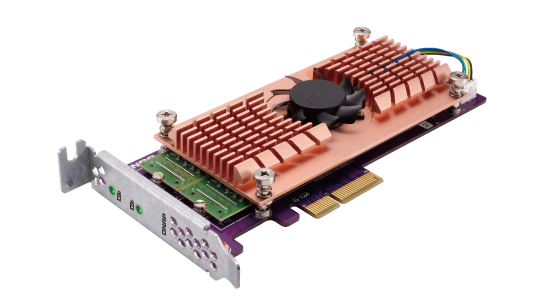

QNAP 推出专为 NAS 设计的双埠 QM2 M.2 SSD/10GbE* 扩充卡系列。在 M.2 SSD 越来越被广泛的采用时,QM2 扩充卡让您不需占用 NAS 上的硬盘插槽,即可轻松配置读写快取或是启用 Qtier™ 自动分层储存,迅速优化 NAS 效能;而 10GbE 可扩充性确保 NAS 能迅速兼容于日渐广泛的 10GbE 网络带宽,有效处理高频传输作业。QM2 搭载专属散热模块,可快速让 M.2 SSD 降温以维持文件传输的质量与运作稳定性。

*支持 10GbE 网络联机之机种,可向下兼容 5GbE/2.5GbE/1GbE/100MbE 联机。


香港宝典全年免费资料

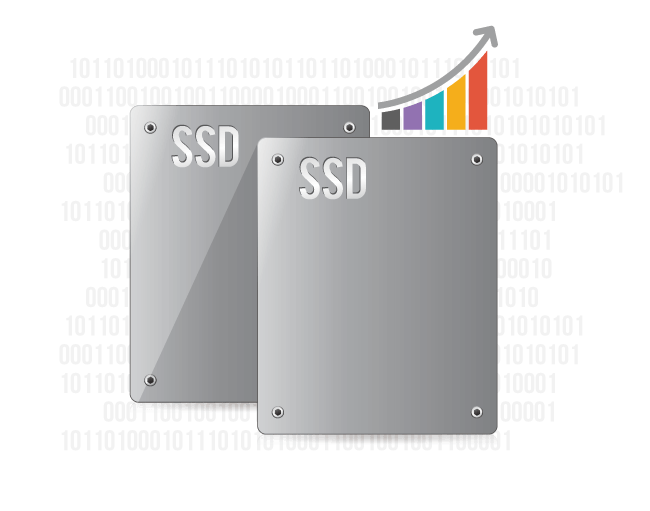

SSD 快取加速

TS-1253BU-RP 支持 SSD 快取技术,可安装高效能 SSD 于第一、二槽来加速磁盘存取效能,大幅增强系统运作效率,尤其适合亟需高度 IOPS 效能的应用。藉由 SSD 与 HDD 的搭配运作,提升系统效能之外,更兼具储存媒介配置上的经济效益。藉由 Qtier™ 自动分层储存功能,用户还可「自定义配置优先权」,让数据分层分区储存更符合用户的系统环境与应用需求,达到资源优化。


香港宝典全年免费资料

QRM+ 远程装置管理集中化

QRM+ 为 QNAP 专为 IT 管理人员所设计的远程计算机服务器集中化管理解决方案。网页式的管理接口可让您通过浏览器登入,由单一平台进行侦测、对应、监控和管理在您网络中所有重要装置 (服务器/个人计算机/精简型计算机),并自动建立网络拓朴图表,启动可视化的营运智慧。QRM+ 支持 IPMI 2.0,提供适用 IPMI 之远程 KVM (Keyboard、Video、Mouse) 操控,以及 KVM录像和回放来追踪所有的操作。此外,只要在 Windows® 及 Linux® 装置上安装轻量级代理程序 QRMAgent,就能在 QRM+ 管理平台一目了然远程 Windows® 及 Linux®装置上的状态。QRM+ 集中化管理可有效提升 IT 建设与装置的安全管理,排解问题更有效率,并有助于分析资产设备的效能。


香港宝典全年免费资料

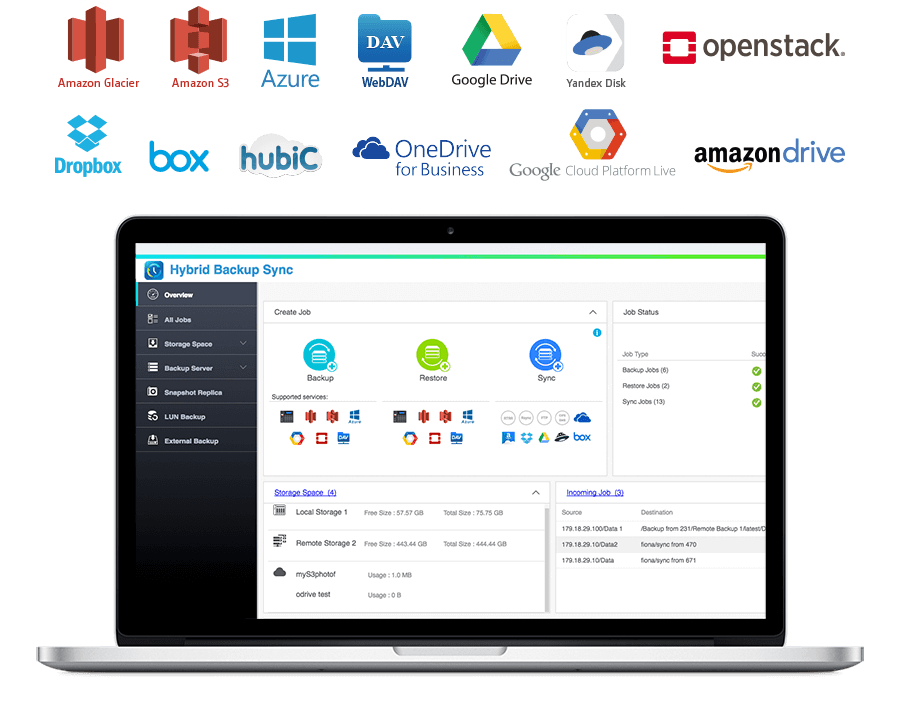

集中管理文件备份、复原及同步

Hybrid Backup Sync 提供全方位的备份、复原、同步解决方案,协助您有效率地备份文件至本地端 NAS、外接装置、远程 QNAP NAS 或云端储存空间中,让重要数据得到妥善保存。当意外发生时,您便可由上述储存空间快速将数据复原,减少停机时间,将损失减至最低。Hybrid Backup Sync 兼具云端备份及同步的优点,您可通过 RTRR、rsync、FTP、SMB 协议将档案单向同步至储存空间,或通过云端,双向同步 QNAP NAS 与远程 NAS 及云端储存空间。


香港宝典全年免费资料

QTS-Linux 双系统串联,接轨物联网时代

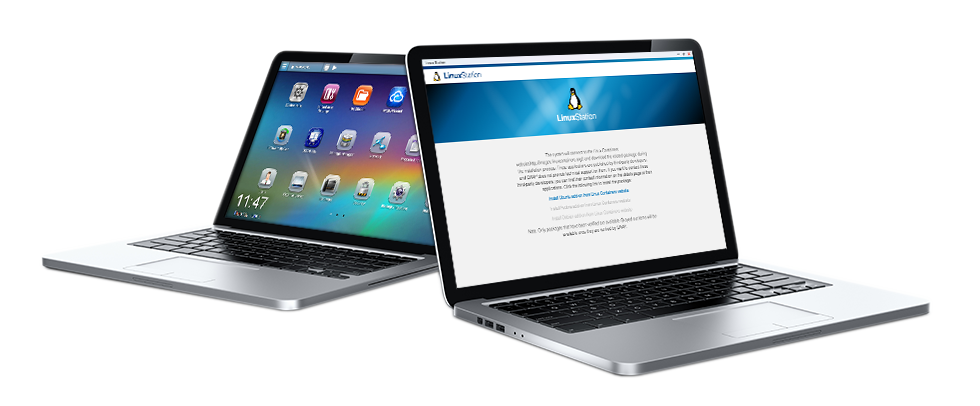

TS-1253BU-RP 利用先进虚拟化技术,在 NAS 核心布建 QTS-Linux 双操作系统。革命性的架构让 TS-1253BU-RP 除了通过 QTS App Center 来扩充应用,还能通过 HDMI 外接显示器输出 Linux® 开源平台来开发及使用更多应用套件。TS-1253BU-RP 支持 Linux® 平台以自由开发物联网应用程序,并将相关媒介数据统一储存于私有云空间,提供一套安全、可靠的云端储存与二次开发 / 应用解决方案。


香港宝典全年免费资料

完善的虚拟化储存应用

TS-1253BU-RP 是一套 iSCSI/IP-SAN 储存解决方案,支持 VMware®、Citrix®、 Microsoft® Hyper-V® 与 Windows Server® 2012 R2,满足虚拟化弹性部署与应用。TS-1253BU-RP 支持 VMware VAAI 及 Microsoft ODX,可分别卸除 ESXi 以及 Hyper-V 虚拟主机负荷以增进系统运作效率;亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider,虚拟化应用的管理效率因而大幅提升。


香港宝典全年免费资料

弹性的虚拟机与软件容器应用

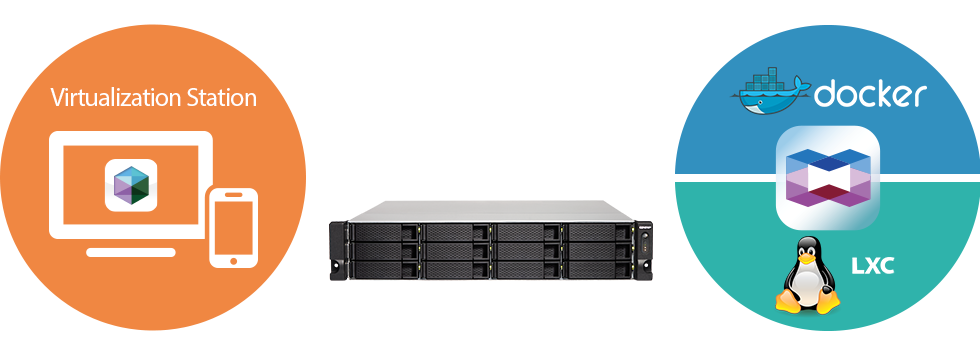

Virtualization Station (虚拟机工作站) 可让您在 TS-1253BU-RP 上运行多个虚拟机 (Virtual Machine) 与操作系统,并通过浏览器或 Virtual Network Computing (VNC) 联机至虚拟机。Virtualization Station 支持快速建立虚拟机、虚拟机备份与还原、虚拟机汇入导出、系统快照,与集中管理所有虚拟机的装置设定 (Device Management) 等功能;而虚拟交换器功能可让 TS-1253BU-RP 与虚拟机、软件容器共享同一个网络端口,通过内部接口交换虚拟机、软件容器与 NAS 之间的数据,不必受限于实体网络卡效能,大幅提升传输速度。Container Station (软件容器工作站) 创新整合 LXC 与 Docker® 两项轻量级技术。您可在 TS-1253BU-RP 上执行完整的 Linux 虚拟机,并由 Docker Hub® 在线市集下载来自全球各地数以千计的应用程序。Container Station 亦提供 QIoT Containers 平台,帮助您在专属私有云中快速部署 IoT 环境与应用。


香港宝典全年免费资料

QVPN 整合 VPN 服务器 & 客户端设定,保障网络存取安全

通过新的 QVPN 功能整合 VPN 服务器与 VPN 客户端设定,TS-1253BU-RP 可做为 VPN 服务器,支持 L2TP/ IPSec、OpenVPN 及 PPTP 三种协议以及验证加密等设定,您可以轻松地联机至私有网络存取、共享数据,并享有更高的安全性。TS-1253BU-RP 亦可成为 VPN 客户端,连接至另一台 NAS 上的 VPN 服务器 (亦支持 NAS 同时联机到不同 VPN 服务器) 或其他 VPN 服务供货商,同样通过 PPTP、OpenVPN及 L2TP/IPSec 协议保护数据传输的隐私与安全。藉由 QVPN Service ,您的装置可联机至家中的 NAS 及 VPN 服务器存取该局域网络下的内部资源;或者,通过 NAS 上的 VPN 客户端功能,连接至其他国家的VPN 服务器,使用受到地区限制的服务。

香港宝典全年免费资料

用 QNAP 10GbE 交换器升级高速网络协作环境,迅速又经济

QNAP 10GbE/NBASE-T™ 非网管型交换器,以突破性的低成本快速升级您的网络环境,在多人协作的工作环境中带来更高速、流畅的数据传输体验,让多个工作站可同时直接存取或在线编辑 TS-1253BU-RP 中的大型文件。您可选购安装 QNAP 10GbE PCIe 网络扩充卡,为个人计算机及 TS-1253BU-RP 扩增 10GbE 功能,将整体网络架构升级为四通八达的高速环境。


香港宝典全年免费资料

高效经济、弹性扩充储存空间

TS-1253BU-RP 具备高扩充性,除了串接一台 QNAP 储存扩充设备,亦可通过 VJBOD (Virtual JBOD) 网络虚拟储存扩充柜进行容量扩充,让您用 NAS 扩充 NAS。来自其他 QNAP NAS* 的闲置空间可以网络型 JBOD 挂载为 TS-1253BU-RP 的虚拟硬盘整合运用,并直接在上面建立虚拟储存池和磁盘区,当作本机硬盘般使用。QTS 储存空间总管帮助您轻松管理 NAS 容量扩充作业,以及所有串接的扩充设备和 QNAP NAS。通过 QJBOD Express (JBOD 扩充设备漫游)**,您可将 TS-1253BU-RP 连接一台大容量 QNAP 储存扩充设备,无须通过网络即可快速将数据迁移至另一台支持储存扩充设备的 NAS。

串接 QNAP 储存扩充设备可获得的最大硬盘总数:

QNAP NAS 机种储存扩充设备RAID 储存扩充设备数量硬盘总数 (NAS + 扩充设备)
TS-1253BU-RPUX-1200U-RP124
UX-800U-RP120

*远程 QNAP NAS 需支持 iSCSI 服务及储存池,并建议升级韧体至 QTS 4.2.1 以上版本。目前最多支持 8 台远程 NAS 加入。
**请在 UX 储存扩充设备上另外建立独立的 Volume 或储存池以扩充 NAS 的储存空间。

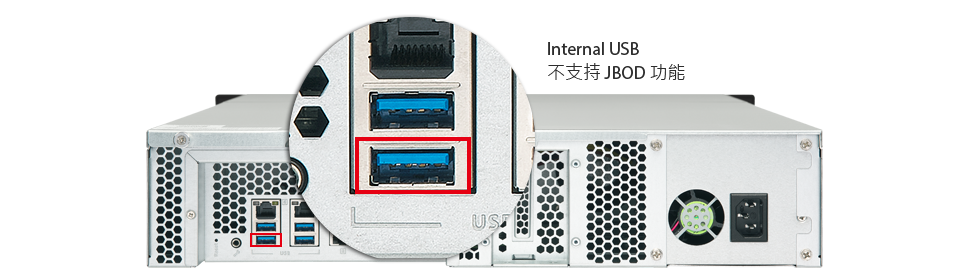

注意:QNAP 储存扩充设备不支持连接于以下位置之 USB 接口

香港宝典全年免费资料




TS-1253BU-RP-4G / TS-1253BU-RP-8G

处理器Intel® Celeron® J3455 四核心 1.5 GHz 处理器 (可高达 2.3 GHz)
处理器架构64 位 x86
图形处理器Intel® HD Graphics 500
浮点运算支持
加密引擎 (AES-NI)
系统内存4 GB SODIMM DDR3L (2 x 2 GB) / 8 GB SODIMM DDR3L (2 x 4 GB)
内存支持上限8 GB (2 x 4 GB)
内存插槽2 个 SO-DIMM DDR3L
安装两个内存模块时,请确保其容量相同,两个内存插槽建议使用相同类型的内存。
闪存4 GB(双启动操作系统防护)
硬盘插槽数12 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
热插入支援支持
M.2 固态硬盘插槽可选购 PCIe 适配卡扩充
固态硬盘快取加速支持硬盘插槽 1 到 2
Gigabit 以太网络端口 (RJ45)4
巨帧封包支持
PCIe 扩展槽1
插槽 1:PCIe Gen 2 x2
PCIe 带宽限制将限制 NAS 10GbE 的效能。
USB 3.2 Gen 1 port4
USB 3.2 Gen 2 (10Gbps) Port可选购 PCIe 适配卡扩充
HDMI 输出1,HDMI 1.4b
机型2U 机架式
LED 指示灯硬盘 1-12、状态、网络、扩充、电源
按钮电源、系统重置
尺寸 (高x宽x深)89 × 482 × 534 mm
重量 (净重)11.64 kg
重量 (毛重)15.27 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器ATX 250W (x2),输入:100V-240V ~ / 5A-2.5A,50Hz-60Hz
耗电量:硬盘休眠模式42.7 W
耗电量:运作模式,典型值75.9 W
硬盘满载
风扇2 x 70mm,12VDC
噪音值33.2 db(A)
系统警示蜂鸣器
同时联机 (CIFS) 数目上限1500


香港宝典全年免费资料香港宝典全年免费资料香港宝典全年免费资料
TS-1253BU-RP以太网络线缆 x 2快速安装手册
香港宝典全年免费资料香港宝典全年免费资料香港宝典全年免费资料
十字螺丝 (适合 3.5 吋硬盘)十字螺丝 (适合 2.5 吋硬盘)电源线 x 2
