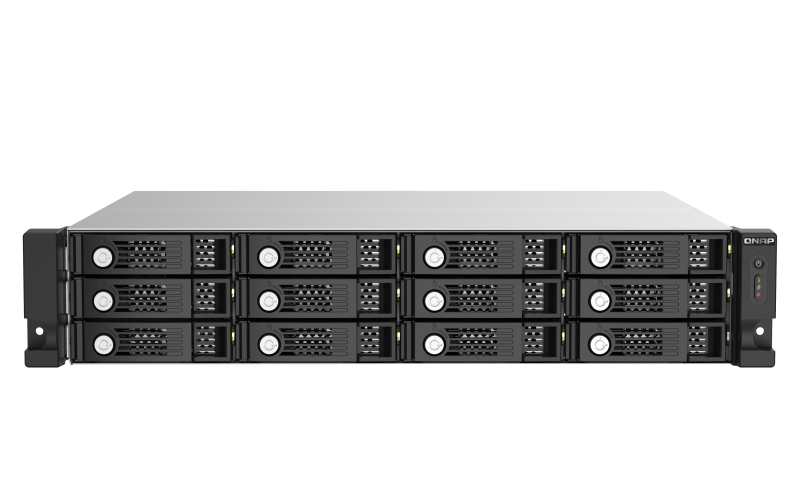

TL-R1220Sep-RP
支持高速 SAS 12Gb/s 多信道传输、高容量菊链串接的企业级 NAS 存储扩充设备

TL-R1220Sep-RP SAS 存储扩充设备，可作为您的 QTS/ QuTS hero NAS 的存储空间扩充设备，通过高速 mini SAS HD 传输线连接，可串接上限为 16 台，可将存储空间扩充至 3.4PB 原始容量，适合虚拟化应用存储、监控影像存储、巨量数据存储或多媒体影像存储等应用。TL-R1220Sep-RP 支持 SAS 12Gbps 传输接口、Broadcom® SAS DataBolt™ 线路带宽优化技术，数据传输速度达 12Gbps，并提供 4 端口 mini SAS HD SFF-8644 接口提供单机总和可达192Gbps 的传输能力。通过 QTS/ QuTS hero NAS 主机支持 Multipath 多信道传输备援机制，可确保 TL-R1220Sep-RP 数据传输存取顺畅运行。

注：NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本，若无内置 SAS 端口的机型则需额外安装 QXP PCIe SAS 适配卡。

NAS 系统支持	DataBolt 线路带宽优化	多通道备援
可作为 QTS/ QuTS hero NAS 的存储扩充装置，可串接多至 16 台达 3.4PB 原始容量。	支持 Broadcom® SAS DataBolt™ 线路带宽优化，将每2组 6Gb/s 传输汇集成单条 12Gb/s 数据串流，实现 SAS 12Gb/s 的高速传输性能。	透过 NAS 主机支持多信道 (Multipath) 备援技术，确保 TL-R1220Sep-RP 数据传输存取顺畅，维持不间断的系统服务。
存储空间管理	远距离的数据迁移	轻松安装收纳
QNAP NAS 可透过存储空间总管 (Storage & Snapshot Manager) 灵活管理相连的 TL-R1220Sep-RP 存储空间。	TL-R1220Sep-RP 支持远距离的数据迁移，将其建立软件 RAID 并装满欲迁移的档案，即可整机运送至另一个地点，再与 NAS 连接，随接即用。	短机身设计，可安装于机柜或 AV 媒体柜，省下的空间可轻松整纳繁杂的布线，亦可直接部署于办公室空间。

注：NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本，且需额外安装 PCIe SAS 适配卡。

带宽聚合，联机带宽高达 96Gbps

TL-R1220Sep-RP 搭载 28nm 低工耗 SAS35x28R SAS Expander 控制器，可安装 12 颗 12/ 6Gbps SAS/SATA HDD 或 SSD，其具备 4 个 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS 宽端口 (Wide Port)。QNAP NAS 主机安装 PCIe SAS 扩充卡，可透过双埠接口带宽聚合与链状串接多台 TL-R1220Sep-RP，让所有串接 JBOD 皆达到高达 96Gbps 联机带宽。

知道更多:SAS 扩充卡

企业级关键应用存储所需的极致效能

TL SAS JBOD

96 Gb/s

Thunderbolt 3/4 DAS

40 Gb/s

USB DAS

10 Gb/s

TL-R1220Sep-RP 支持的虚拟化认证

查看 QNAP NAS 虚拟化应用的支持列表

SAS DataBolt™ 线路带宽优化，为 6Gb/s 系统提供两倍、达 12Gbps 的传输速度

QNAP QTS/ QuTS hero NAS 主机，可安装 12Gb/s SAS 适配卡连接 TL-R1220Sep-RP，搭配 Broadcom® SAS DataBolt™ 线路带宽优化技术，提供智能型数据缓冲功能可将数据传输到多个硬盘，当数据自 NAS 主机传输至 TL-R1220Sep-RP 时，无论安装 12Gb/s 或 6Gb/s 的硬盘或 SSD，皆可维持 SAS 12Gbps 高速传输速度，让您透过现有的 6Gb/s 硬盘基础架构实现两倍、达 SAS 12Gb/s 的速度优势，大幅提升数据传输量和 IOPS 效能。

注：NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本，若无内置 SAS 端口的机型则需额外安装 QXP PCIe SAS 适配卡。

短机身设计
适合安装于标准机柜或是小型 AV 媒体柜

(2U, H 88.65 x W 482.2 x D 423.8 mm)

灵活串接 16 台 JBOD，可扩充高达 3.4PB 原始容量

TL-R1220Sep-RP 具备 4 个 12 Gb/s SAS 3.0 SFF-8644 SAS 宽端口 (Wide Port)，可连接安装 SAS 扩充卡的 NAS 主机，并链状串接 (Daisy Chain) 可高达 16 台 TL-R1220Sep-RP，达到高至 3.4PB 存储空间。

注：
1. 使用 12Gb/s 转 6Gb/s 外接线 (CAB-SAS10M-8644-8088)，则可向下兼容 6 Gbps SAS NAS / REXP 存储扩充设备，及 6 Gbps SAS HBA。
2. NAS 主机需安装一张 QXP-1620S-B3616W SAS 卡，并以单信道 (Singlepath) 方式串接 16 台 JBOD。若以多信道 (Multipath) 方式串接并启用带宽聚合功能，安装一张 QXP-1620S-B3616W SAS 卡的 NAS 主机可串接 4 台 JBOD，安装 2 张QXP-1620S-B3616W 的 NAS 主机可串接 8 台 JBOD。

多信道备援，服务不断线

QNAP NAS 支持多通道 (Multipath) 备援，透过灵活串接 TL-R1220Sep-RP 可分摊数据传输负载，还可高度容错达到断线备援，当其中一条传输线路故障时，可透过其他传输线路持续存取，以提供更灵活的联机，确保系统服务持续运行。TL-R1220Sep-RP 具备双电源供应器，提供电源备援机制。

注：NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本才支持多通道 (Multipath) 备援。

TL-R1220Sep-RP	下载产品规格表
硬盘插槽数	12 个 3.5 英寸 SAS 12Gb/s、SAS/SATA 6Gb/s 系统出厂时不带硬盘。
支持硬盘类型	3.5 英寸插槽： 3.5 英寸 SAS/SATA 硬盘 2.5 英寸 SAS/SATA 硬盘 2.5 英寸 SAS/SATA 固态硬盘
支持热拔插	支持
外形尺寸	2U 机架式
主机接口	4 x 12Gb/s SAS 3.0 wide ports (4-wide port) Mini-SAS HD (SFF-8644)
LED 指示灯	前面板：硬盘 1-12、电源、状态、连接、风扇错误背面板：SAS 连接器、机箱标识符
按钮	电源
尺寸 (高 x 宽 x 深)	88.65 × 482.2 × 423.8 mm
重量 (净重)	9.19 kg
重量 (总重)	14.03 kg
支持的硬盘/固态硬盘数目上限	12
硬盘类型	3.5 英寸或 2.5 英寸 SAS 12Gb/s、SAS/SATA 6Gb/s 和 3Gb/s 硬盘
工作温度	0 - 40 °C (32°F - 104°F)
存储温度	-20 - 70°C (-4°F - 158°F)
相对湿度	5-95% RH (不凝结)，湿球：27˚C (80.6˚F)
电源供应器	300W (x2)，100-240V
耗电量：工作模式，典型值	163.38 W 通过硬盘满载测试。
风扇	2 个 (80mm)，12VDC
噪音值	33.9 db(A)
系统警示	蜂鸣器
管理	通过 QNAP QTS / QuTS hero OS 进行管理 1.支持磁盘 S.M.A.R.T. 信息 2.RAID 扩充柜标识符 3.定位 RAID 扩充柜 4.在 RAID 扩充柜上定位硬盘 5.通过检测系统和硬盘温度进行智能风扇控制 6.带内 SAS 固件更新

注意：请仅使用 QNAP 内存模块，以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备，请使用规格相同的 QNAP 模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境：
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
