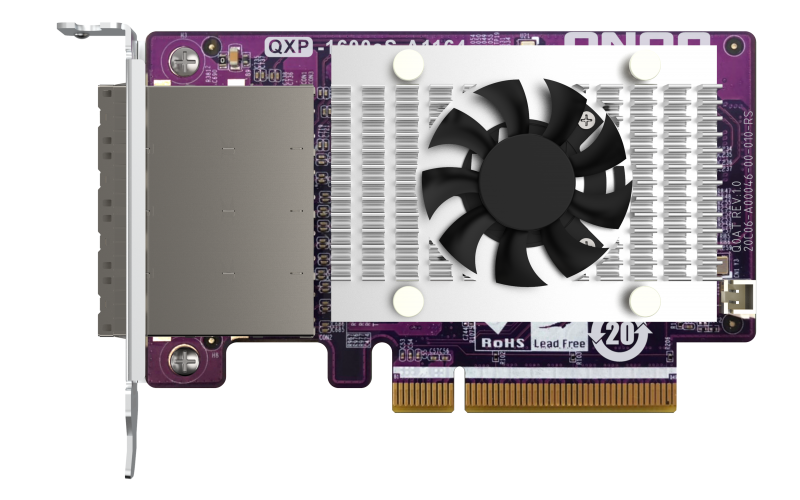

QNAP QXP-1600eS-A1164 扩充卡专为支持 SATA 硬盘的 QNAP TL 系列 JBOD 存储扩充设备所设计，可安装于 QNAP NAS、Windows® 或 Ubuntu® (Linux®) 计算机的 PCIe 扩展槽，通过 SFF-8088 (或 SFF-8644) 传输线与 TL 扩充设备连接，弹性扩充存储容量，即插即用，简易又弹性。可节省空间的 Low-profile 设计，让 QXP-1600eS-A1164 扩充卡适用于更多类型的主机。
支持 QNAP NAS、Windows® 或 Ubuntu® 计算机
QXP-1600eS-A1164 扩充卡上的每 1 个 SFF-8088 (或 SFF-8644) 端口可连接 TL 系列 JBOD 上的 4 块 SATA 硬盘。您可针对存储扩充的硬盘数量需求，选择合适的 QXP 卡与数量，轻松连接 TL 系列存储扩充设备。(例如：一张 QXP-1600eS-A1164 卡可连接一台 16-bay 的桌上型 TL-D1600S 或一台 12-bay 的机架式 TL-R1200S-RP 存储扩充设备，或同时连接两台 8-bay 的桌上型 TL-D800S 存储扩充设备；又或者同时连接一台 12-bay 的机架型 TL-R1200S-RP 存储扩充设备与 4-bay 的机架型 TL-R400S 存储扩充设备)。
注意：通过 QTS 或 JBOD Manager 更新 TL 系列存储扩充设备的固件时，请确认所有设备 (包含 NAS/PC、QXP 卡、TL 系列存储扩充设备) 的连接线皆确实接上后，才能完成更新。
Windows®/Ubuntu® 用户可使用 QNAP JBOD Manager
Windows® 和 Ubuntu® (Linux®) 用户需在计算机上安装 QNAP JBOD Manager 应用工具，通过简单易用的操作接口，快速检视设备风扇、系统温度、与磁盘的所有信息，精准掌握 TL 系列存储扩充设备的运作状态。
知道更多:QNAP JBOD Manager
高速传输线使用介绍
1 米 SFF-8644 对 SFF-8088 线材• 适用于 QXP-1600eS-A1164 PCIe SATA 扩充卡
• 支持 SATA 6Gb/s 与 SAS 6Gb/s 信号
• 也可用于第三方 SAS 6Gb/s JBOD 产品
*订购料号：CAB-SAS10M-8644-8088
1 米 SFF-8088 对 SFF-8088 线材• 适用于 QXP-400eS-A1164 与 QXP-800eS-A1164 PCIe SATA 扩充卡
• 支持 SATA 6Gb/s 与SAS 6Gb/s 讯号
• 也可用于第三方 SAS 6Gb/s JBOD 产品
*订购料号：CAB-SAS10M-8088
| QXP-1600eS-A1164 | 下载产品规格表 |
| 控制器 | 4 x PCIe to SATA Controllers |
| 传输端口 | 4 x SFF-8644 |
| 支持的 SATA 驱动程序数量 | 16 x SATA 6 GB 硬盘（每个 SFF-8644 接端口对应四个 SATA 硬盘群组） |
| PCIe 界面 | PCIe Gen3 x8 (64Gbps) |
| 支持的操作系统 | QTS 4.5.4 or later, QuTS hero h4.5.4 or later - Windows 8 or later - Windows Server 2012 R2 or later - Linux with Kernel 3.10 or later |
| 外型规格 | 117.72 x 68.9 x 18.26 mm (Without connector 111.65 x 68.9 x 18.26 mm) |
| 连接线 | QNAP 提供选购 1.0M SFF-8644 转 SFF-8088 连接线。订单编号：[CAB-SAS10M-8644-8088(https://shop.qnap.com/index.php?route=product/product&keyword=CAB&category_id=0&product_id=148)] |
| 架构图 |  |
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境：
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
